CABLES DE MEDIA Y BAJA TENSIÓN

LOCALIZACIÓN
DE
FALLAS EN
CABLES DE
ENERGÍA

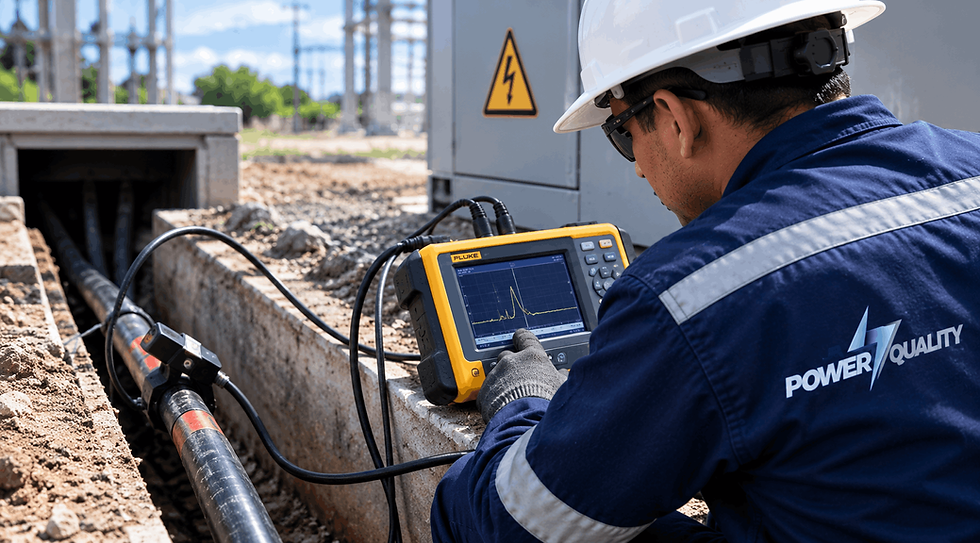

Identificamos con precisión el punto exacto de una falla en cables subterráneos y aéreos, restableciendo el servicio en el menor tiempo posible y sin comprometer el resto del aislamiento del cable.


±1m

Precisión típica de pinpointing

40kV

Capacidad de prelocalización HV

11

Técnicas normalizadas disponibles

Proceso

METODOLOGÍA

Dos etapas, un solo objetivo: cavar una sola vez

ETAPA 01

PRELOCALIZACIÓN

Se estima la distancia a la falla desde un extremo accesible del cable, reduciendo la zona de búsqueda de kilómetros a un tramo de pocos metros mediante reflectometría, arco por impulso o puentes de medida.

“Pre-locate: localizar el área general de una falla como una distancia desde el inicio, el final o un cambio de tipo de cable.” — IEEE Std 1234-2007, 3.1.23

Toda localización de fallas se ejecuta en dos fases complementarias, tal como las define la norma IEEE Std 1234: primero se acota el tramo, después se marca el punto exacto de excavación.

ETAPA 02

PINPOINTING

Ya en terreno, se recorre el tramo acotado con detección acústica y electromagnética hasta señalar el punto exacto de excavación y reparación, minimizando el impacto en la vía y el tiempo de corte.

“Pinpoint: localizar con exactitud el sitio de la falla para su excavación y reparación.” — IEEE Std 1234-2007, 3.1.22

Metodos

CLÁUSULA 6 · IEEE Std 1234-2007

Técnicas de localización que aplicamos

La técnica se selecciona según la resistencia de falla medida, el tipo de red (radial o de malla) y el aislamiento del cable — nunca por defecto. Estas son las once técnicas normalizadas por la guía IEEE.

§6.2
Sectorización

Aislamiento del cable en tramos mediante seccionadores para acotar la zona antes de cualquier medición.

§6.4
Reflectometría (TDR)

Un pulso de baja energía recorre el cable y se refleja en cada discontinuidad de impedancia, calculando la distancia a la falla.

§6.6
Quemado (fault conditioning)

Reduce de forma controlada la resistencia de una falla de alta resistencia para hacerla localizable por TDR.

§6.8

Reflexión de arco por quemado

Mantiene el arco con una fuente de quemado de CA/CC mientras el TDR refina la distancia calculada.

§6.10

Método de decaimiento

Mide la caída de tensión en el tiempo sin provocar un arco, útil en fallas muy inestables.

§6.12

Trazado y pinpointing

Detección acústica y electromagnética en campo para marcar el punto exacto de excavación.

§6.3
Resistencia de aislamiento

Medición con megóhmetro/óhmetro para clasificar la falla y decidir la siguiente técnica a usar.

§6.5
Descarga capacitiva (thumping)

Un banco de condensadores libera un impulso de alta energía que produce un arco audible en el punto de falla.

§6.7

Reflexión de arco por impulso

Combina un generador de impulso con un TDR que registra el arco de falla como una discontinuidad temporal.

§6.9

Reflexión de pulso de choque

Analiza la onda reflejada de un impulso de alto voltaje en redes con alta capacitancia o acceso limitado.

§6.11

Técnicas de puente

Puentes de Murray/Glaser que usan un conductor sano como referencia para calcular la distancia a tierra.

Equipos

INSTRUMENTACIÓN

Equipos de precisión que operamos

Trabajamos con instrumentación Megger calibrada, seleccionada para cubrir tanto la prelocalización de alta energía como el pinpointing fino en campo.

Prelocalización · HV

STX40-2000

Sistema portátil de localización de fallas — Megger

Hipot CC

40 kV

Energía de impulso

2000 J @ 32 kV

Técnicas integradas

7 métodos

Protección

IP43

−20 a 55 °C

Temperatura de operación

Uso en campo: TDR, reflexión de arco, quemado y thumping multietapa sobre cables XLPE, EPR y PILC de baja y media tensión.

Seguridad

NORMA IEEE Std 1234-2007 · CLÁUSULA 4

Seguridad antes que velocidad

Cada localización se ejecuta con el cable de-energizado, aterrizado y bajo un único punto de tierra en el sitio de prueba sin excepciones.

01

Aterrizaje único en el sitio: el blindaje del cable se conecta al sistema de tierra en el punto de prueba antes de energizar cualquier equipo.

02

Conexiones atornilladas: todas las conexiones de tierra son de tipo tornillo, que no pueden desconectarse accidentalmente.

03

Extremos remotos despejados: los extremos alejados del cable se señalizan y vigilan mientras dura la prueba.

04

Menor energía posible: se prioriza siempre la técnica que ubica la falla al menor voltaje y tiempo de prueba.

MARCO DE REFERENCIA

“Este documento describe las pruebas y mediciones que se realizan sobre cables de energía blindados para identificar la ubicación de una falla, señalando las limitaciones de cada técnica y recomendando métodos especializados de localización.”

— Abstract, IEEE Std 1234-2007, IEEE Guide for Fault-Locating Techniques on Shielded Power Cable Systems.

DIAGNÓSTICO EN CAMPO

Solicita tu diagnóstico o cotización

Escríbenos con el tipo de cable, nivel de tensión y el historial de la falla te decimos qué técnica aplica y cuánto tiempo de corte estimar antes de movilizar el equipo.
